특징
1. 설치 및 유지관리가 쉽고 배관 시스템을 해체할 필요가 없습니다. 펌프 입구와 출구는 동일한 구경으로 되어 있어 파이프라인 연결이 단순화됩니다.
2. 유량 및 양정에 따라 펌프를 직렬 또는 병렬로 작동할 수 있습니다.
3. 필요에 따라 흡입구와 토출구를 동일한 방향 또는 90°, 180°, 270° 등 여러 방향으로 설치하여 다양한 연결 상황을 충족할 수 있습니다.
4. 필요에 따라 펌프 헤드를 늘리거나 줄일 수 있으며, 다른 펌프에서는 사용할 수 없는 설치 공간을 변경하지 않고도 임펠러의 외경을 절단하고 임펠러의 외경을 절단할 수 있습니다.
5. 부드러운 성능 곡선, 낮은 헤드, 큰 흐름, 모터 전류는 많이 변하지 않아 모터에 과부하가 걸리지 않습니다.

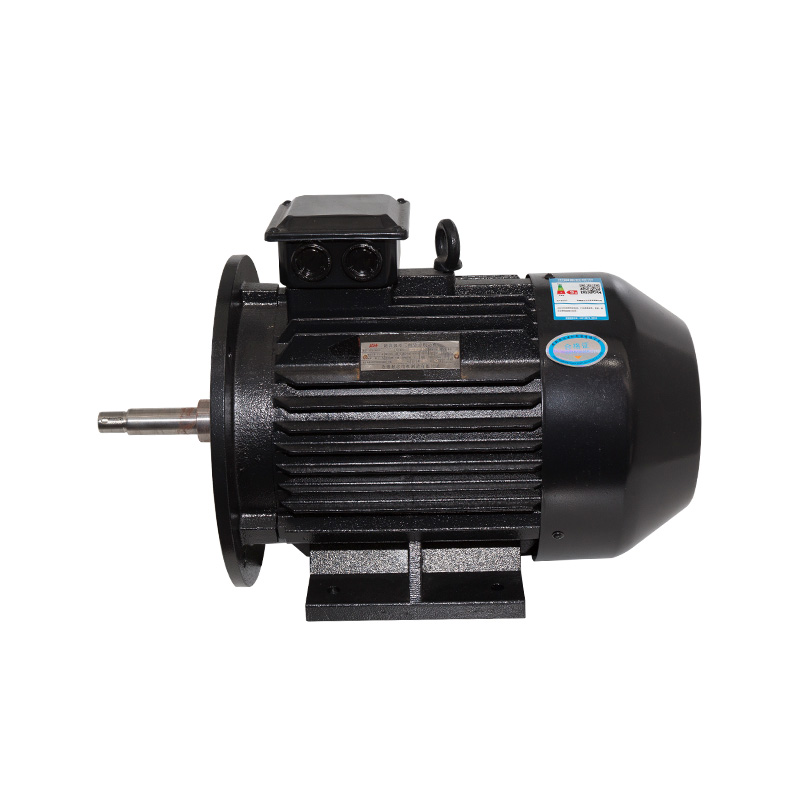

 | 고효율, 낮은 에너지 소비 및 합리적인 구조를 갖춘 YE3 3상 비동기 모터 시리즈를 채택합니다. 모터는 시동 토크가 크고 효율이 높으며 소음이 적습니다. |
펌프 샤프트는 부식 방지 기능이 있고 순환 시스템 매체의 부식 특성을 충족하는 스테인레스 스틸 20Cr13으로 만들어졌습니다. 펌프축과 모터가 분리된 고구조로 되어 있어 활용도가 높고 유지관리가 용이합니다.
직결형: 직선형 펌프 샤프트의 유로 부분은 스테인레스 스틸 304로 제작되어 부식에 강하고 순환 시스템 매체의 부식 특성을 충족합니다. 모터 샤프트가 확장된 일체형 직결 구조를 채택했습니다. 펌프 샤프트는 완전히 동심원이며 진동이 적고 소음이 적습니다. |
| 기계적 씰은 안정적인 샤프트 씰링과 누출 방지를 보장합니다. 마찰 쌍은 최고의 내마모 성능을 제공하는 탄화규소와 텅스텐 탄화물을 사용합니다. 메카니컬 씰의 수명은 15,000시간으로 설계되었습니다. |

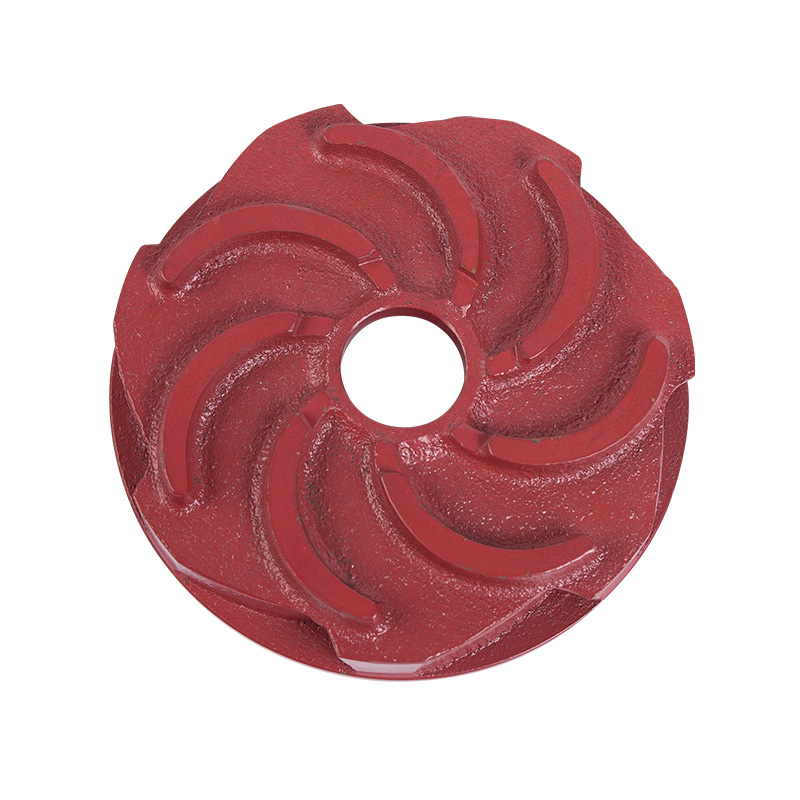

| 폐쇄형 임펠러는 CFD 분산 기술을 채택하여 설계를 최적화하여 펌프의 효율성과 신뢰성을 보장합니다. 임펠러는 진동을 최소화하고 성능을 최적화하기 위해 엄격한 동적 밸런싱 테스트를 거칩니다. |
| 볼류트형 펌프 몸체는 유압체스 형상을 이용하여 설계, 제작되었습니다. 입구와 출구는 동일한 직선 상에 있으며 동일한 구경을 갖습니다. 수직 구조로 인해 파이프라인 연결이 용이합니다. 가져오기 및 내보내기 플랜지는 다음을 준수합니다. |
적용 시나리오:
-메인 루프의 펌프
-혼합 루프의 펌프
-보일러 혼합 흐름 펌프
-가스 냉각기 펌프
- 부분 흐름 필터용 펌프
-정압 시스템용 펌프
- 지역 난방 시스템(난방 시스템의 수질은 시스템에 대해 인정된 수질 기준을 충족해야 함)
-HVAC 시스템
- 냉각 시스템
-국내 온수 시스템
-산업용 순환액 이송
-급수 시스템
작동 조건
맞춤형 압력:
1. 흡입 압력 1.0Mpa 또는 펌프 시스템 작동 압력 1.6Mpa, 즉 펌프 흡입 압력 펌프 헤드 1.6Mpa, 펌프 정수압 테스트 압력은 2.5Mpa입니다. 주문 시 시스템 작동 압력을 지정하십시오. 주문 시 시스템 작동 압력을 지정하십시오. 펌프의 시스템 작동 압력이 1.6Mpa보다 큰 경우 주문 시 별도로 제안해야 합니다. 펌프의 오버플로 부분과 조인트 부분을 주강으로 제작하도록 하였습니다.
2. 운반 매체의 고체 입자의 부피 함량은 단위 부피의 0.1%를 초과하지 않으며 입자 크기는 <0.2mm입니다. 참고: 매체에 미세한 입자가 있는 경우 내마모성 기계적 씰을 사용할 수 있도록 주문 시 지정하십시오.
3. 주변 온도 <40℃, 상대 습도 <95%.
4. 미세 입자가 있는 매체를 사용하는 경우 주문 시 지정하여 제조업체가 내마모성 기계 씰을 사용하도록 하십시오.
